smt贴片加工发光二极管怎么焊接的？

SMT贴片加工发光二极管（LED）的焊接过程是一个精细的技术活动，它要求对焊接设备、材料和工艺参数有深入的了解,以下是关于smt贴片加工发光二极管怎么焊接的的详细步骤和注意事项。

1. smt贴片加工准备阶段

1.1 材料准备

- LED灯珠：选择合适的LED灯珠，注意其尺寸、亮度、颜色和正向电压等参数。

- PCB板：根据设计要求准备好相应的印刷电路板（PCB），板上应有与LED相匹配的焊盘。

- 焊膏：选择适合LED焊接的焊膏，通常要求有良好的导电性和适宜的熔点。

- 助焊剂：用于提高焊接效率和质量。

1.2 smt贴片加工设备准备

- 贴片机：用于将LED精确放置在PCB板上。

- 回流焊炉：用于加热并熔化焊膏，实现LED与PCB的电气连接。

- 焊接检测设备：如放大镜、显微镜或自动光学检测（AOI）设备，用于检查焊接质量。

 2. smt贴片阶段

2.1 贴片操作

使用贴片机将LED灯珠精确地放置到PCB板上预定的位置。这一步骤需要精确控制贴片机的参数，确保LED的位置准确无误。

2.2 smt贴片检查

在贴片后，需要对LED的位置进行检查，确保没有偏移或旋转的问题。如果发现问题，需要及时调整贴片机参数或手工修正。

3. smt贴片加工焊接阶段

3.1 涂布焊膏

在PCB板的焊盘上均匀涂布一层焊膏。焊膏的厚度和分布对焊接质量有很大影响，需要精确控制。

3.2回流焊接

将涂有焊膏的PCB板放入回流焊炉中。回流焊炉的温度曲线需要根据焊膏的特性和LED的耐热性进行设置。通常包括预热区、恒温区、回流区和冷却区四个部分。

3.3焊接监控

在回流焊接过程中，需要监控温度曲线和PCB板的运行状态，确保焊接过程稳定可靠。

4. smt贴片加工检查与测试

4.1 视觉检查

焊接完成后，首先进行视觉检查，查看LED是否有歪斜、缺件或焊接不良的情况。

4.2 功能测试

对PCB板进行电气测试，检查LED是否能正常点亮，以及是否存在短路或断路的问题。

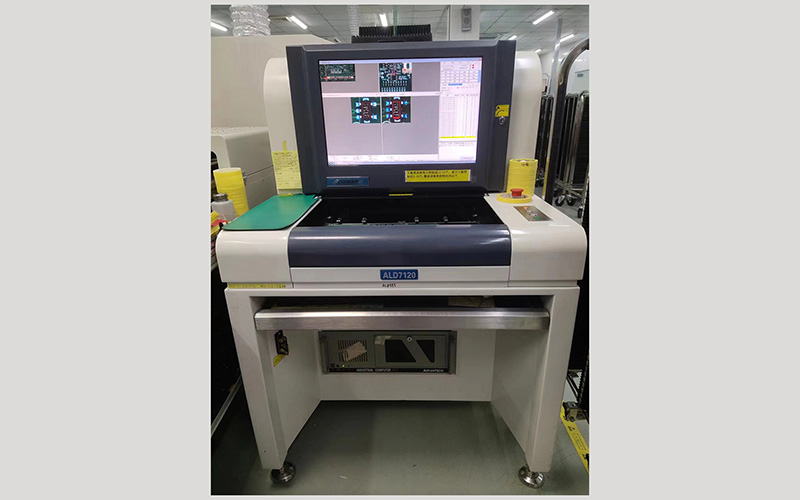

4.3 AOI检测

使用AOI设备对焊接质量进行自动检测，确保没有漏焊、虚焊或其他焊接缺陷。

5. smt贴片加工 后续处理

5.1 清洗

对焊接后的PCB板进行清洗，去除残留的助焊剂和其他可能影响性能的物质。

5.2 涂覆保护

为了提高产品的可靠性和耐久性，可以在焊接完成后对PCB板进行涂覆?；?，如使用防潮油或其他?；ぜ痢?/span>

6. smt贴片加工注意事项

6.1确保LED的正负极方向正确，避免反向安装导致不亮或损坏。

6.2选择合适的焊接温度和时间，避免过热导致LED损坏。

6.3在焊接过程中，要防止静电放电，因为LED对静电非常敏感。

6.4在存储和使用LED时，应避免直接接触LED的引脚，以免污染或损伤。

通过以上步骤和注意事项，可以确保SMT贴片加工发光二极管的焊接质量和可靠性。记住，良好的工艺控制和严格的质量检查是确保最终产品质量的关键。
